ELECTROMAGNETISMO pt.2
INDUCCIÓN ELECTROMAGNÉTICA
LINEA DE FUERZA MAGNÉTICA

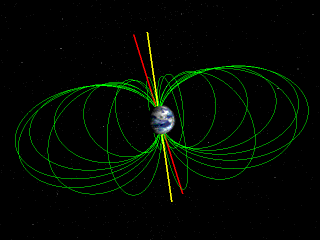

La línea de fuerza del campo magnético es aquella que indica la dirección en la que se orientará una pequeña brújula (considerada como un elemento de prueba) situada en tal punto.
Así las limaduras de hierro espolvoreadas sobre un imán se orientan a lo largo de las líneas de fuerza del campo magnético correspondiente y el espectro magnético resultante proporciona una representación espacial del campo.
Por convenio se admite que las líneas de fuerza salen del polo Norte y se dirigen al polo Sur.
INDUCCIÓN MAGNÉTICA
Como sucede en otros campos de fuerza, el campo magnético queda definido matemáticamente si se conoce el valor que toma en cada punto una magnitud vectorial que recibe el nombre de campo.
La inducción magnética, se representa por la letra B y es un vector tal que en cada punto coincide en dirección y sentido con los de la línea de fuerza magnética correspondiente.

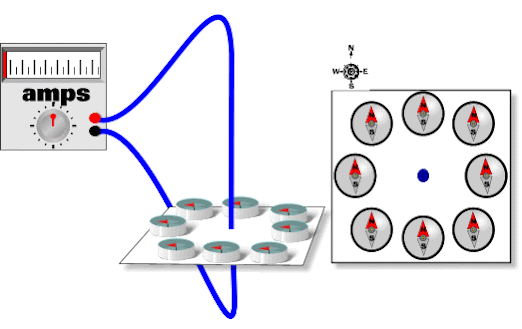

Las brújulas, al alinearse a lo largo de las líneas de fuerza del campo magnético, indican la dirección y el sentido de la intensidad del campo B.
En síntesis se llama inducción magnética B a la cantidad de lineas de fuerza que atraviesan perpendicularmente una unidad de superficie (1 metro cuadrado). También se suele llamar a ésta magnitud como densidad magnética.
FLUJO MAGNÉTICO

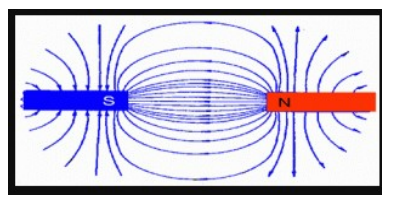

Es la cantidad de lineas de fuerza de un campo magnético y se representa con la letra griega Fi mayúscula Ф. Por ejemplo en la imagen vemos un flujo magnético moverse de norte a sur a través del aire.
FLUJO MAGNÉTICO Ф E INDUCCIÓN B
Éstas dos magnitudes están muy relacionadas tanto que expresadas de forma matemática no pueden escribirse una sin la otra.
Un tesla (T) es la unidad de inducción o densidad magnética. B
Un weber (Wb) es la unidad de flujo magnético. Ф
Un metro cuadrado (m^2) es unidad de Superficie o área perpendicular. S
Equivalencia entre Tesla y Gaus
